    篮式过滤器

    更新日期:2021-03-24      浏览:      作者:admin

    单工篮式过滤器以低压降对管道液体和气体中的大颗粒进行过滤


    单工篮式过滤器是以滤篮为滤芯,用于过滤液体和气体中的颗粒杂质,保护海水、燃油和泥浆等液体管道、天然气、氩气等气体管道及其下游配件的单个过滤器。

    采用不锈钢或碳钢,坚固耐腐蚀

    大筛网面积确保以低压降进行高效过滤

    去除大颗粒,清洁流体和气体,保护关键设备

    易于拆卸和清洗,可重复使用

    单工篮式过滤器工作原理:


    当过滤介质通过过滤器入口进入腔室,固体杂质颗粒被拦截在滤篮内,从过滤器出口就可以得到洁净的滤液。

    当清洁或更换滤篮时,单工篮式过滤器必须关闭管道系统一段时间。旋开主管底部排污口螺塞,排净流体,打开过滤器盖,滤篮清洗后重新装入,紧固好过滤器外壳和过滤器盖即可。

    单工篮式过滤器喷嘴(Nozzle)类型


    技术参数

    1.外壳材质:标准材质有SS304、SS304L、SS316、SS316L。特殊合金钢 Hastelloy C-276, Monel 400, Inconel, SS904, SS904L, Duplex steel 2205 2507 根据客户要求可接受

    2.过滤精度:10㎛ - 5000㎛

    3.过滤效率:95%

    4.工作压力:0.6—1.6MPa

    5.工作温度:碳钢:-30℃ ~ +350 ℃ ;不锈钢:-80℃ ~ +480 ℃ 。

    6.公称通径:DN15—400mm(1/2 - 16″),或根据客户要求定做。

    7.密封类型:O 型圈或平垫圈

    8.密封材料:丁腈橡胶垫片、聚四氟乙烯垫片、金属垫片。

    9.表面处理:碳钢:防腐油漆;不锈钢:酸洗处理或防腐油漆。

    10.连接方式:法兰连接、内螺纹连接、外螺纹连接、快卡连接。

    11.盖子/盖子类型:摆动螺栓、法兰等

    使用类型:液体过滤。

    精度换算表

    微米

    10

    25

    30

    40

    50

    80

    100

    120

    150

    200

    400

    800

    1500

    3000

    目数

    1500

    650

    550

    400

    300

    200

    150

    120

    100

    80

    40

    20

    10

    5

    毫米

    0.01

    0.025

    0.03

    0.04

    0.05

    0.08

    0.1

    0.12

    0.15

    0.2

    0.4

    0.8

    1.5

    3.0

    应用

    篮式过滤器广泛用于以下行业,但也不仅限于以下行业。

    发电:冷却水过滤器、润滑油过滤器

    水处理:原水过滤器、大型农场的灌溉水的过滤;消防用水的过滤

    废水处理:原水过滤器

    海洋过滤系统:船上淡水系统过滤、海水阀箱过滤器、消防管线吸入系统、舱底管路过滤器、润滑油过滤器

    化学:冷却水过滤器和化学过程过滤器

    石化:冷却水过滤器和工艺流体过滤器

    采矿:脱水过滤器和工艺流体过滤器

    冶金:轧机和熔炉的冷却水过滤器

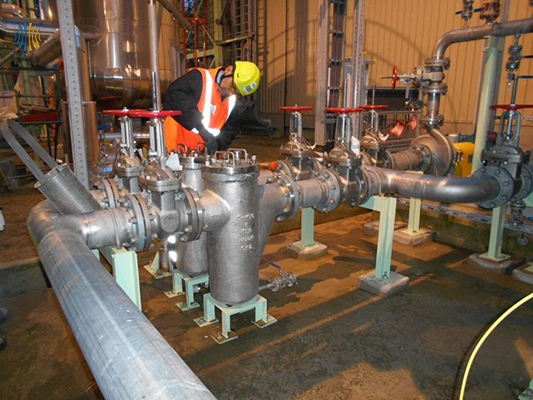

    双工篮式过滤器可不间断过滤管道系统中的大颗粒污垢和碎屑。



    双工篮式过滤器是由两个单工篮式过滤器过滤器和一个切换阀组成,用于去除海水、燃油和泥浆等液体管道和天然气、氩气等气体管道系统中的大颗粒污垢和碎屑的过滤器。

    采用不锈钢或碳钢,坚固耐腐蚀

    大筛网面积确保以低压降进行高效过滤

    去除大颗粒,清洁流体和气体,保护关键设备

    易于拆卸和清洗,可重复使用

    不间断过滤,适用于无法关闭管道清洗或更换滤篮的场景

    双工篮式过滤器工作原理


    双工篮式过滤器由两个单独的过滤器组成。当过滤介质通过筒体进入其中一个滤篮,固体杂质颗粒被拦截在滤篮内,而洁净的流体通过滤篮,由过滤器出口排出。

    当清洁或更换篮式滤篮时,只需开启另一台备用过滤器,关闭这一台过滤器的阀门,打开过滤器盖,取出滤篮进行清洗,而备用滤器仍可正常运行进行过滤。

    双工篮式过滤器的技术参数。

    1.外壳材质:标准材质有SS304、SS304L、SS316、SS316L。特殊合金钢 Hastelloy C-276, Monel 400, Inconel, SS904, SS904L, Duplex steel 2205 2507 根据客户要求可接受

    2.过滤精度:10㎛ - 5000㎛

    3.过滤效率:95%

    4.工作压力:0.6—1.6 MPa

    5.工作温度:碳钢:-30℃ ~ +350 ℃ ;不锈钢:-80℃ ~ +480 ℃ 。

    6.公称通径:DN15—400mm(1/2 - 16″),或根据客户要求定做。

    7.阀门类型:二通球阀、三通球阀、蝶阀。

    8.密封类型:O 型圈或平垫圈。

    9.密封材料:丁腈橡胶垫片、聚四氟乙烯垫片、金属垫片。

    10.表面处理:碳钢:防腐油漆;不锈钢:酸洗处理或防腐油漆

    11.连接方式:法兰连接、内螺纹连接、外螺纹连接、快卡连接

    12.盖子/盖子类型:摆动螺栓、法兰等

    13.使用类型:液体过滤。

    精度换算表

    微米

    10

    25

    30

    40

    50

    80

    100

    120

    150

    200

    400

    800

    1500

    3000

    目数

    1500

    650

    550

    400

    300

    200

    150

    120

    100

    80

    40

    20

    10

    5

    毫米

    0.01

    0.025

    0.03

    0.04

    0.05

    0.08

    0.1

    0.12

    0.15

    0.2

    0.4

    0.8

    1.5

    3.0

    应用

    篮式过滤器广泛用于以下行业,但也不仅限于以下行业。

    发电:冷却水过滤器、润滑油过滤器

    水处理:原水过滤器、大型农场的灌溉水的过滤;消防用水的过滤

    废水处理:原水过滤器

    造船业:船上淡水系统过滤、海水阀箱过滤器、消防管线吸入系统、舱底管路过滤器、润滑油过滤器、

    化学:冷却水过滤器和化学过程过滤器

    石化:冷却水过滤器和工艺流体过滤器

    采矿:脱水过滤器和工艺流体过滤器

    初级金属:轧机和熔炉的冷却水过滤器

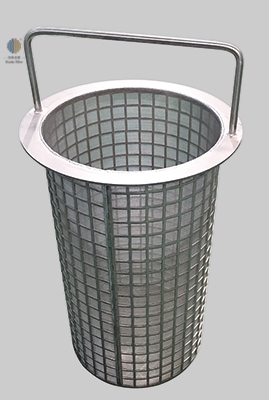

    应用于篮式过滤器的标准滤篮和斜口滤篮

    篮式过滤器是以滤篮为滤芯,用于过滤液体和气体中的颗粒杂质,保护管道及其下游配件的粗过滤器。滤篮是篮式过滤器的元件之一。

    滤篮滤篮滤篮

    我们公司的滤篮采用不锈钢冲孔网、编织丝网制成,也可以根据客户需要进行定制

    材质:不锈钢、碳钢,可定制

    类型:标准滤篮和斜滤篮

    介质:不锈钢冲孔网、编织丝网

    过滤等级:5㎛ ~ 200㎛。

    直径和长度:按要求定制。

    层数:单层、双层

    带把手结构,便于安装、拆卸和清洁

    适用于单工篮式过滤器和双工篮式过滤器

    滤篮类型

    对于滤篮的顶部设计,我们可以提供平口和斜口两种样式。顶部为平口样式的滤篮为标准滤篮,顶部为斜口的滤篮为斜口滤篮。您可以根据您生产中使用的过滤器类型选择合适样式的滤篮类型。

    滤篮滤篮

    滤篮的滤层

    篮式过滤器的滤篮按照滤层一般分为单层滤篮和双层滤篮。单层滤篮由不锈钢冲孔网制成;双层滤篮多为冲孔网作为支撑,编织丝网作为内衬。我们也可以根据您的实际需要进行定制生产。

    滤篮滤篮

    滤篮的技术参数

    1.材质:不锈钢、碳钢,可定制

    2.尺寸:根据您现有的过滤器外壳

    3.过滤等级:5㎛ ~ 200㎛

    4.滤层:单层或双层

    5.支撑网:冲孔网

    6.顶部设计:平口或斜口

    滤篮的选择和使用

    单工篮式过滤器根据过滤介质的进出口设计而不同,一般高进低出口的设计,采用标准滤篮;平进平出口设计,采用斜口滤篮。双工篮式过滤器多采用标准滤篮。双层滤篮由于有冲孔网或焊接网作为支撑,比单层滤篮更为坚固,适合杂质颗粒角度的液体。您购买滤篮时需要根据您实际生产中需要过滤液体中杂质的颗粒大小、工作压力、工作温度等选择合适的滤篮。

    滤篮滤篮

    应用

    滤篮安装在篮式过滤器中进行应用,篮式过滤器广泛用于以下行业,但也不仅限于以下行业。

    发电:冷却水过滤器、润滑油过滤器

    水处理:原水过滤器、大型农场的灌溉水的过滤;消防用水的过滤

    废水处理:原水过滤器

    造船业:船上淡水系统过滤、海水阀箱过滤器、消防管线吸入系统、舱底管路过滤器、润滑油过滤器、

    化学:冷却水过滤器和化学过程过滤器

    石化:冷却水过滤器和工艺流体过滤器

    采矿:脱水过滤器和工艺流体过滤器

    初级金属:轧机和熔炉的冷却水过滤器

    滤篮滤篮滤篮
