    集束式过滤器

    更新日期:2021-04-01      浏览:      作者:admin

    集束式过滤器的过滤系统是将管状滤芯集成安装在集液管上进行过滤。

    集束式过滤器

    集束式过滤器是一种采用反吹排渣设计,将管状滤芯集成安装在集液管上的一种密闭过滤的精密澄清过滤器。通常也被称为管束过滤器或烛式过滤器。

    在内部集成了管状滤芯。将滤饼成型为一定厚度,并在过滤后使压差达到预设值后,将过滤澄清好的液体通过出口排出,然后引入气体以将滤饼从滤芯中反吹,然后将滤芯清洗以用于下一个过滤循环。

    特点:

    过滤介质的孔径大小和分布均有严格控制,昂贵的催化剂得以100%的拦截。

    完全密闭过滤,无泄漏,无任何环境污染。

    滤芯设计采用复式结构(内部金属网孔支承+外部滤布)。

    过滤器过滤面积大,容尘量大。

    能实现一次性完全过滤。

    滤饼可进行洗涤、干燥,以获得最大的经济效益。

    采用气体反吹排渣,排渣干净迅速,适应多种粘稠物料。

    整个过滤过程可实现全自动化(采用管路自动化配置)。

    催化剂的性能得到较大的体现,催化剂可反复套用,避免了清理催化剂的过程中的失活。

    可以设置为双联过滤器系统,有两个过滤器(一个操作和另一个备用),可以连续运行。

    集束式过滤器构造:

    集束式过滤器

    1.过滤器外壳

    2.过滤器盖

    3.残液溢流口

    4.排气管

    5.仪表接口

    6.集液管

    7.滤液出口

    8.滤芯

    9.视镜

    10.浓缩污泥出口

    集束式过滤器滤芯类型:

    集束式过滤器滤芯主要分为三种:外套无接缝滤布滤芯、金属滤芯、高分子粉末烧结滤芯。

    集束式过滤器
    集束式过滤器

    工作原理:

    集束式过滤器集束式过滤器集束式过滤器

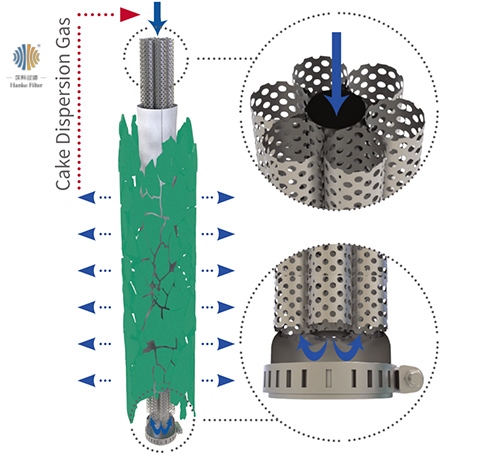

    带有催化剂的料液由滤器外部进入,由外向内通过滤材,比滤孔大的杂质被撞拦截下来,积累在滤材的表面形成滤饼,通过搭桥作用,滤饼能够捕捉水中的一些更细小的杂质,当杂质积累到一定程度,压差上升到系统设定值,进出口流体阀关闭,压缩气体进入并干燥滤饼,在反吹过程中,反吹气体将杂质排出,滤芯得以再生。

    技术参数:

    过滤面积:2—200m2。

    筒体直径:20—250cm。

    壳体材质:304、316L。

    过滤精度:0.1—100μm。

    适用粘度:1—3000cp。

    适用温度:≤150°C。

    设计压力:0.6—1.0 MPa。

    表面处理:酸洗、喷砂、抛光、抛丸、喷漆。

    控制方式:PLC自动或手动。

    应用范围:

    集束式过滤器广泛用于基础化工、精细化工、制药、食品等生产中有批次严格要求,以及含固量较高,且对滤饼干度有一定要求的精密液固过滤场合,如超细结晶体、脱硫、脱碳、焦化废水处理、催化剂回收、活性炭脱色液和助剂的过滤,医药原料、染料中间体、石油加氢、甲苯二胺、农药、香料、双氧水的过滤,砂糖、葡萄糖等糖液的活性碳脱色过滤,酒类、果汁、饮料等的澄清过滤等。
